第２問(２)
6問目 / 全22問
試験の指示文（原文・適用法令）
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます

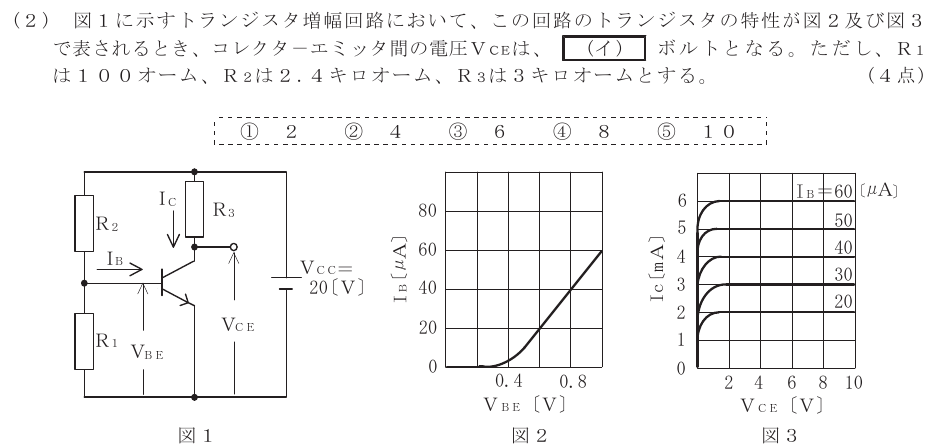

原本を読んで、番号を選んでください。
正答と解説を見る
正答：④
分圧回路と図2からベース電流は40μA。図3ではコレクタ電流が4mAなので、3kΩの抵抗で12V降下します。電源20Vから引いてVCE＝8Vです。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：④
分圧回路と図2からベース電流は40μA。図3ではコレクタ電流が4mAなので、3kΩの抵抗で12V降下します。電源20Vから引いてVCE＝8Vです。
