第１問(１)
1問目 / 全22問
試験の指示文（原文・適用法令）

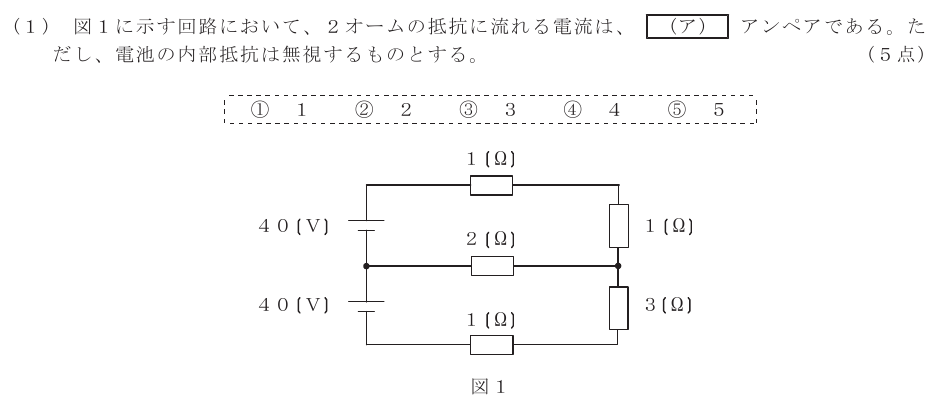

次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：④
左の下端を0Vとすると、電源の中点は40V、上端は80Vです。右側の各節点に電流則を適用すると、2Ω抵抗の右端は48V。電流は(48−40)÷2＝4Aです。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：④
左の下端を0Vとすると、電源の中点は40V、上端は80Vです。右側の各節点に電流則を適用すると、2Ω抵抗の右端は48V。電流は(48−40)÷2＝4Aです。
