第2問(2)
6問目 / 全22問
試験の指示文（原文・適用法令）

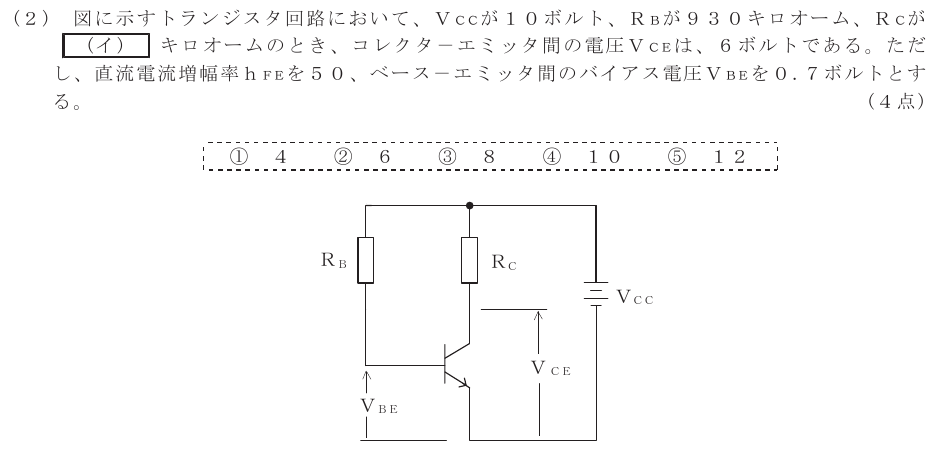

次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：③
ベース電流は(10−0.7)V÷930kΩ＝10μA。直流電流増幅率50より、コレクタ電流は0.5mAです。RCの電圧降下は10−6＝4Vなので、RC＝4V÷0.5mA＝8kΩです。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：③
ベース電流は(10−0.7)V÷930kΩ＝10μA。直流電流増幅率50より、コレクタ電流は0.5mAです。RCの電圧降下は10−6＝4Vなので、RC＝4V÷0.5mA＝8kΩです。
