第2問(2)
6問目 / 全22問
試験の指示文（原文・適用法令）

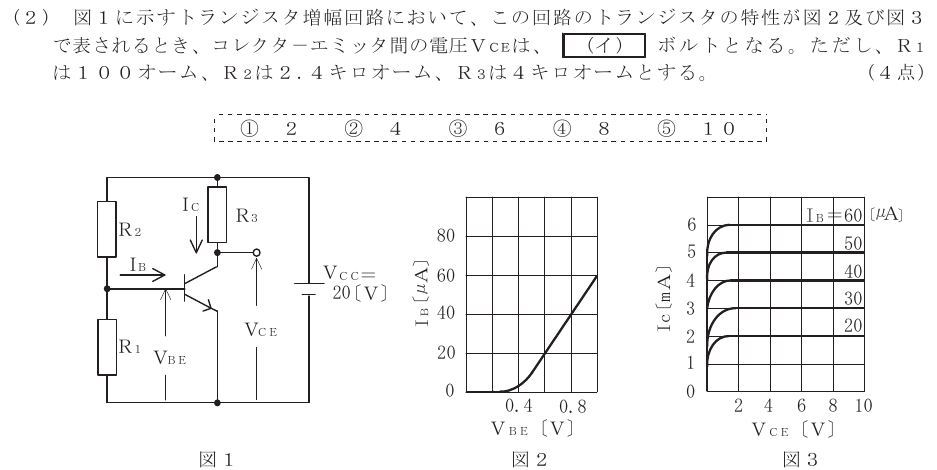

次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：②
分圧回路からベース電圧は20×100÷(2400＋100)＝0.8V。図2のベース電流は40μA、図3のコレクタ電流は4mAです。4kΩの電圧降下は16Vなので、VCE＝20−16＝4Vです。
次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：②
分圧回路からベース電圧は20×100÷(2400＋100)＝0.8V。図2のベース電流は40μA、図3のコレクタ電流は4mAです。4kΩの電圧降下は16Vなので、VCE＝20−16＝4Vです。
