第2問(2)
6問目 / 全22問
試験の指示文（原文・適用法令）
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます

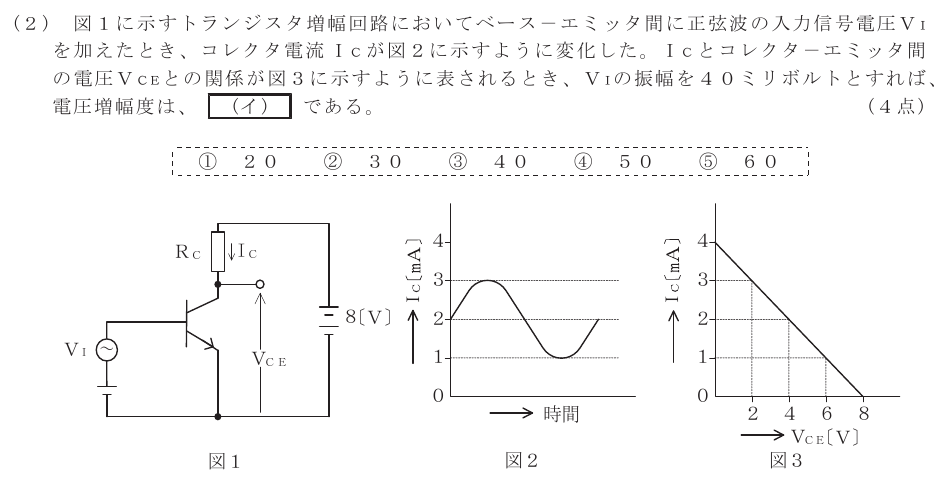

原本を読んで、番号を選んでください。
正答と解説を見る
正答：④
図2ではコレクタ電流の振幅が1mA、図3ではそれに対応する出力電圧の振幅が2Vです。入力の40mVで割ると、電圧増幅度は2÷0.04＝50です。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：④
図2ではコレクタ電流の振幅が1mA、図3ではそれに対応する出力電圧の振幅が2Vです。入力の40mVで割ると、電圧増幅度は2÷0.04＝50です。
