第2問(2)
6問目 / 全22問
試験の指示文（原文・適用法令）

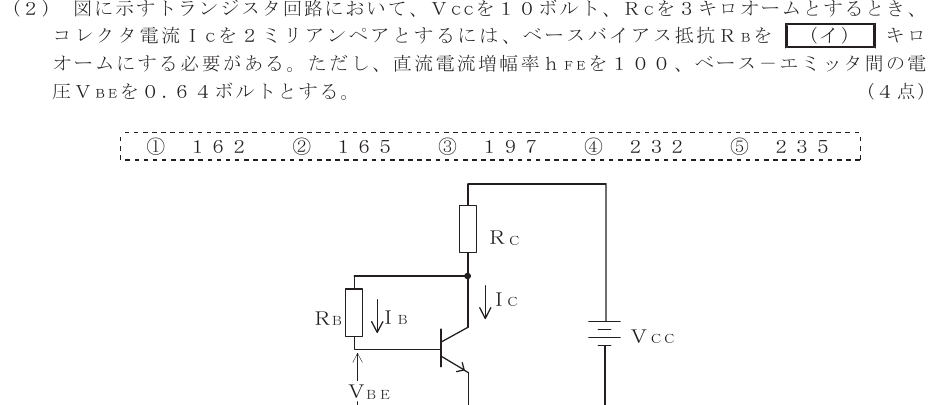

次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：②
ベース電流は2mA÷100＝0.02mA。RCには2.02mAが流れるので、コレクタ電圧は10−(2.02mA×3kΩ)＝3.94V。RBの電圧は3.94−0.64＝3.30Vで、RB＝3.30÷0.02mA＝165kΩです。
次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：②
ベース電流は2mA÷100＝0.02mA。RCには2.02mAが流れるので、コレクタ電圧は10−(2.02mA×3kΩ)＝3.94V。RBの電圧は3.94−0.64＝3.30Vで、RB＝3.30÷0.02mA＝165kΩです。
