第1問(2)
2問目 / 全22問
試験の指示文（原文・適用法令）
次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：③

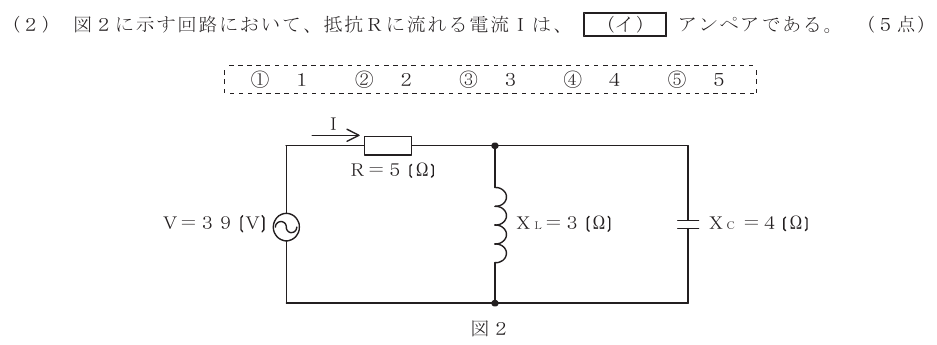

3Ωと4Ωのリアクタンスを並列にした部分は12Ωの誘導性です。5Ω抵抗と直列なのでインピーダンスの大きさは√(5²＋12²)＝13Ω。電流は39÷13＝3Aです。
次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：③
3Ωと4Ωのリアクタンスを並列にした部分は12Ωの誘導性です。5Ω抵抗と直列なのでインピーダンスの大きさは√(5²＋12²)＝13Ω。電流は39÷13＝3Aです。
