第1問(1)
1問目 / 全22問
試験の指示文（原文・適用法令）

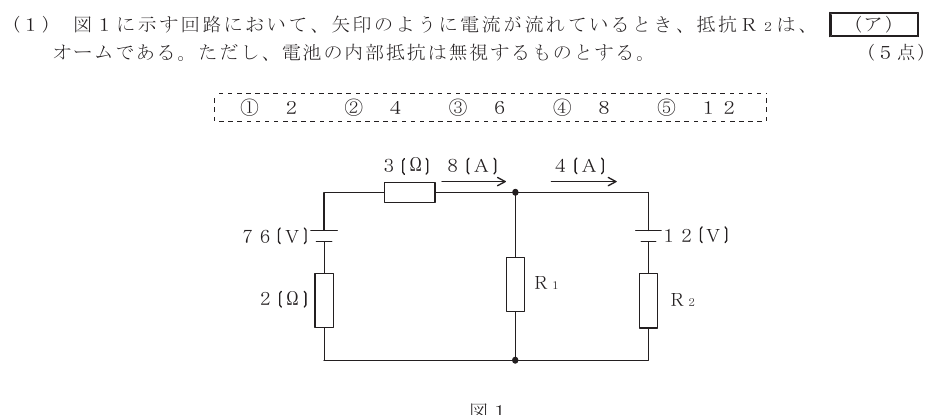

次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：③
左側の3Ωと2Ωには8Aが流れ、電圧降下は40V。上下の節点間は76−40＝36Vです。右側の電池12Vを差し引いた24VがR₂にかかり、電流は4A。R₂＝6Ωです。
次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：③
左側の3Ωと2Ωには8Aが流れ、電圧降下は40V。上下の節点間は76−40＝36Vです。右側の電池12Vを差し引いた24VがR₂にかかり、電流は4A。R₂＝6Ωです。
