第1問(1)
1問目 / 全22問
試験の指示文（原文・適用法令）
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：⑤

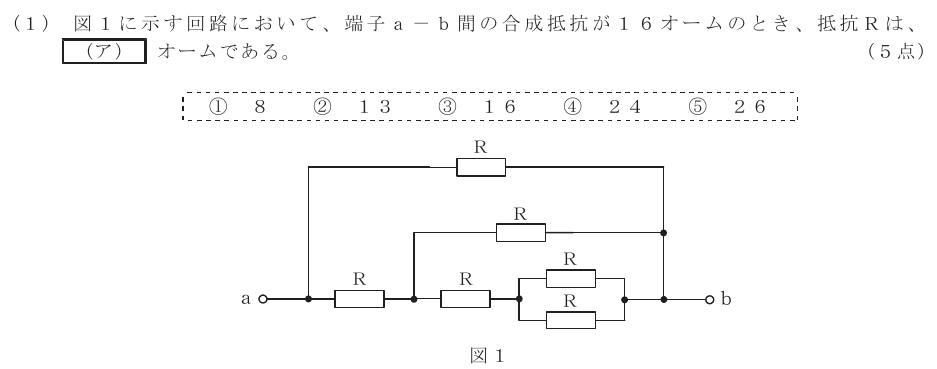

右下の二つのＲは並列でＲ/2。左側から順に合成すると、全体はＲと、Ｒ＋{Ｒと(Ｒ＋Ｒ/2)の並列}との並列回路になる。合成抵抗を16Ωとして解くとＲ＝26Ω。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：⑤
右下の二つのＲは並列でＲ/2。左側から順に合成すると、全体はＲと、Ｒ＋{Ｒと(Ｒ＋Ｒ/2)の並列}との並列回路になる。合成抵抗を16Ωとして解くとＲ＝26Ω。
