第1問(2)
2問目 / 全22問
試験の指示文（原文・適用法令）
次の各文章の空欄に、解答群から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：④

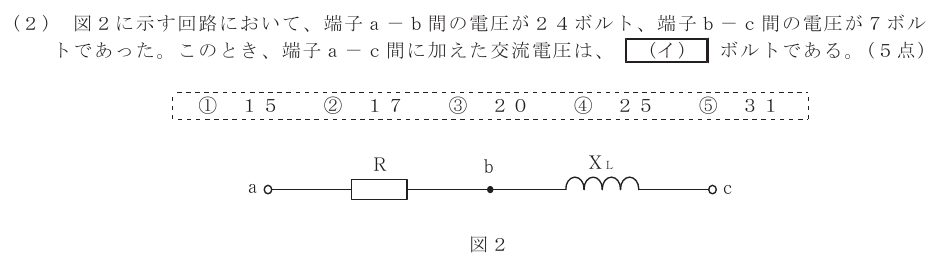

同じ基準点bから測ると、aとcの電位差は24−７＝17Vと思いがちですが、図２の交流回路では抵抗の電圧とコイルの電圧が直交します。√(24²＋7²)＝25Vです。
次の各文章の空欄に、解答群から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：④
同じ基準点bから測ると、aとcの電位差は24−７＝17Vと思いがちですが、図２の交流回路では抵抗の電圧とコイルの電圧が直交します。√(24²＋7²)＝25Vです。
