第2問(2)
6問目 / 全22問
試験の指示文（原文・適用法令）

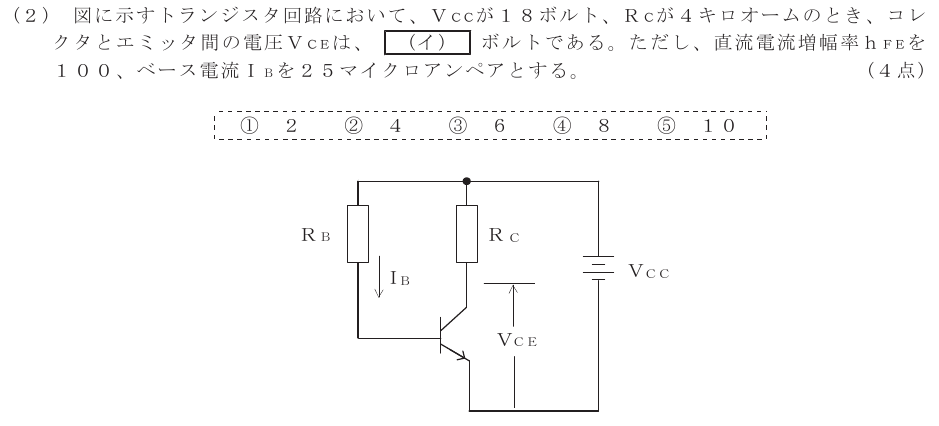

次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：④
コレクタ電流は100×25μA＝2.5mA。ＲＣの電圧降下は2.5mA×4kΩ＝10Vなので、ＶＣＥ＝18－10＝8V。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：④
コレクタ電流は100×25μA＝2.5mA。ＲＣの電圧降下は2.5mA×4kΩ＝10Vなので、ＶＣＥ＝18－10＝8V。
