第２問(２)
6問目 / 全22問
試験の指示文（原文・適用法令）
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：①

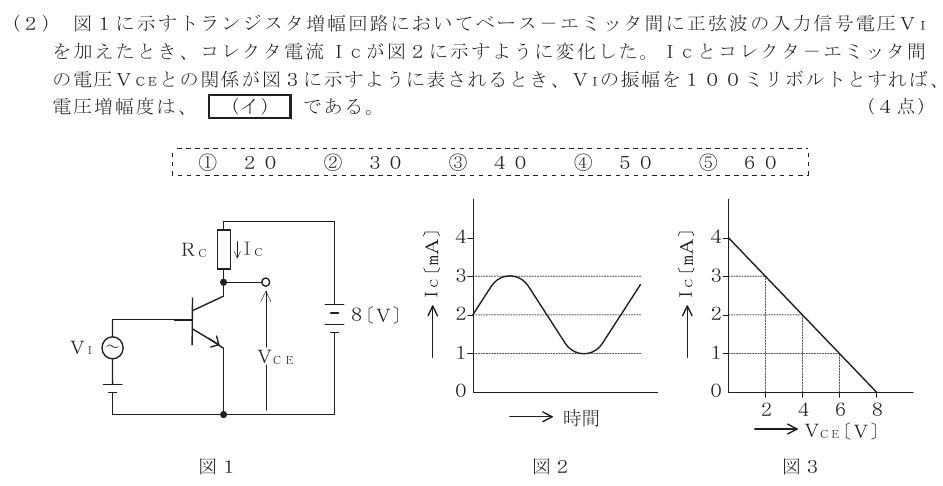

図3よりコレクタ電流が1～3mAに振れると、出力電圧は6～2Vに振れます。出力振幅は2V。入力振幅0.1Vで割ると、電圧増幅度は20です。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：①
図3よりコレクタ電流が1～3mAに振れると、出力電圧は6～2Vに振れます。出力振幅は2V。入力振幅0.1Vで割ると、電圧増幅度は20です。
