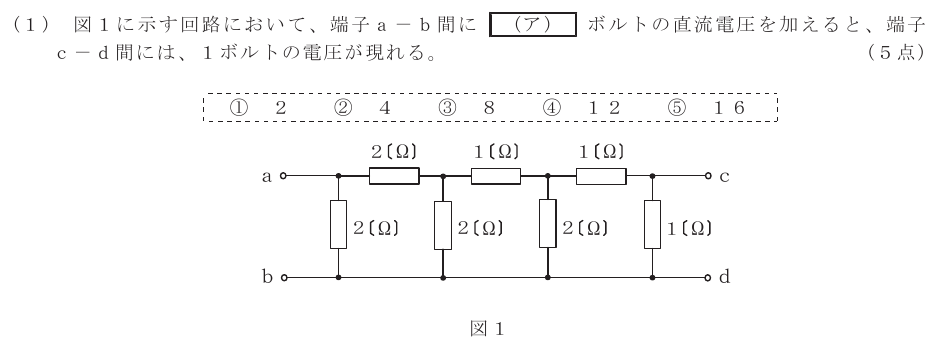

第1問(1)
1問目 / 全22問
試験の指示文（原文・適用法令）
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：④
出力c−dを1Vとすると、右端の1Ωに1A流れます。左へたどると、次の節点は2V、その左は4Vです。左端の2Ωには4A流れるので、さらに8V上がり、入力a−bは12Vです。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：④
出力c−dを1Vとすると、右端の1Ωに1A流れます。左へたどると、次の節点は2V、その左は4Vです。左端の2Ωには4A流れるので、さらに8V上がり、入力a−bは12Vです。
