第2問(2)
6問目 / 全22問
試験の指示文（原文・適用法令）

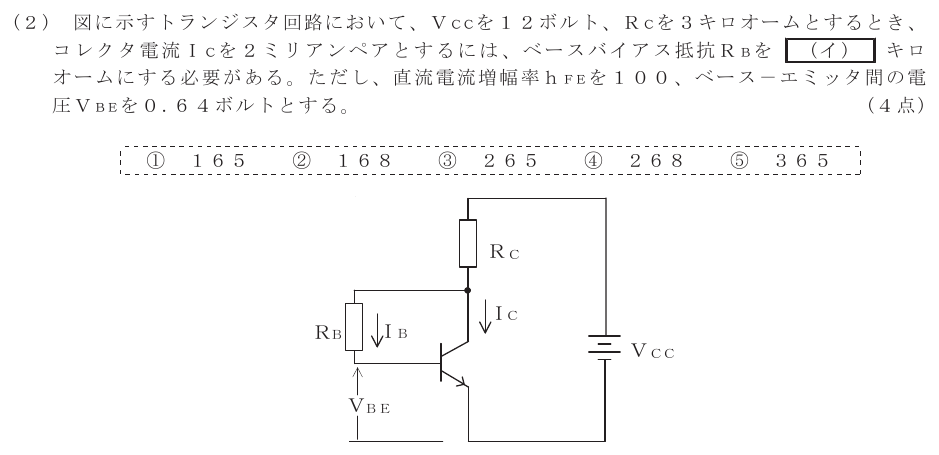

次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：③
ベース電流は2mA÷100＝0.02mA。ＲCにはコレクタ電流とベース電流の計2.02mAが流れ、ＲBの電圧は12−(2.02×3)−0.64＝5.30V。よってＲB＝5.30V÷0.02mA＝265kΩです。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：③
ベース電流は2mA÷100＝0.02mA。ＲCにはコレクタ電流とベース電流の計2.02mAが流れ、ＲBの電圧は12−(2.02×3)−0.64＝5.30V。よってＲB＝5.30V÷0.02mA＝265kΩです。
