第1問(1)
1問目 / 全22問
試験の指示文（原文・適用法令）
次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：②

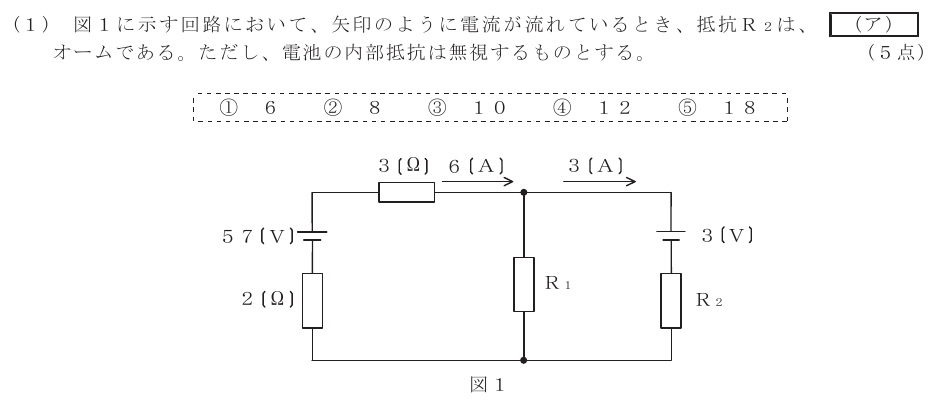

左側は6Aが流れるため、2Ωと3Ωの電圧降下は12Vと18V。上部中央の電位は57−12−18＝27Vです。右側の電池3Vを引いた24VがR₂にかかり、電流3AなのでR₂＝8Ωです。
次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：②
左側は6Aが流れるため、2Ωと3Ωの電圧降下は12Vと18V。上部中央の電位は57−12−18＝27Vです。右側の電池3Vを引いた24VがR₂にかかり、電流3AなのでR₂＝8Ωです。
