第1問(1)
1問目 / 全22問
試験の指示文（原文・適用法令）
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：②

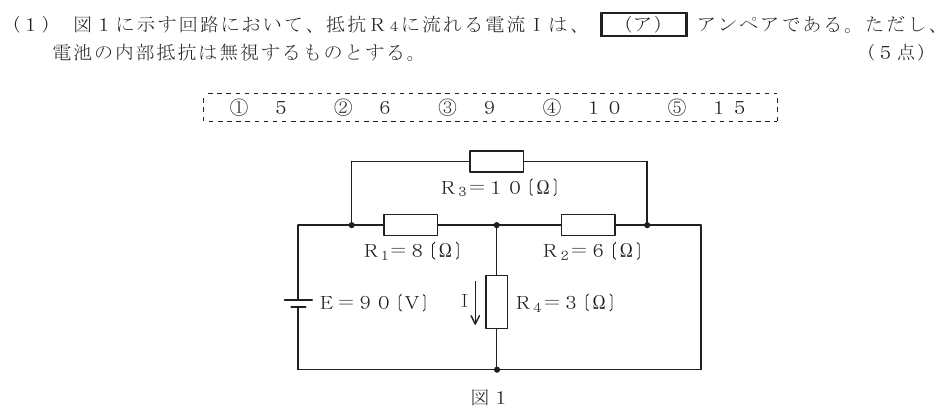

R2とR4は並列で、合成抵抗は6×3÷(6＋3)＝2Ω。R1の8Ωと直列なので、この枝の電流は90÷10＝9Aです。並列部分の電圧は18Vとなり、R4には18÷3＝6A流れます。
次の各文章の□内に、それぞれの□の解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：②
R2とR4は並列で、合成抵抗は6×3÷(6＋3)＝2Ω。R1の8Ωと直列なので、この枝の電流は90÷10＝9Aです。並列部分の電圧は18Vとなり、R4には18÷3＝6A流れます。
