第2問(2)
6問目 / 全22問
試験の指示文（原文・適用法令）

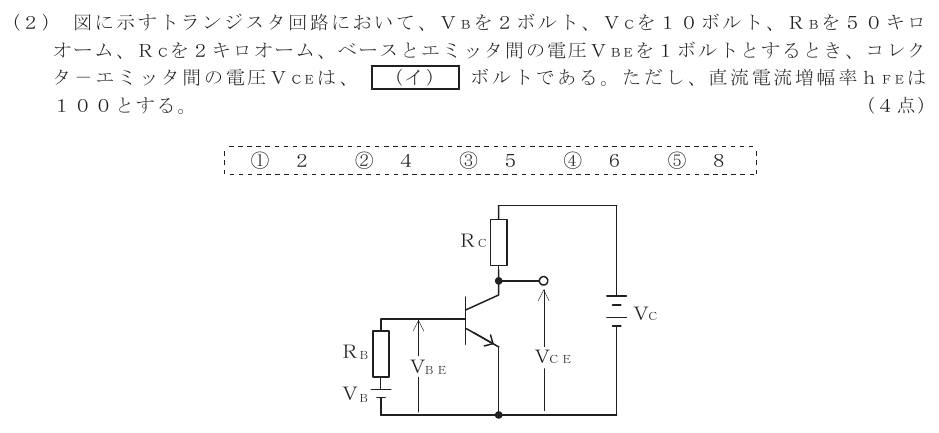

次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：④
ベース電流は(2－1)/50kΩ＝0.02mA、コレクタ電流は2mA。RCで4V下がるので、VCE＝10－4＝6Vです。
次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：④
ベース電流は(2－1)/50kΩ＝0.02mA、コレクタ電流は2mA。RCで4V下がるので、VCE＝10－4＝6Vです。
