第1問(1)
1問目 / 全22問
試験の指示文（原文・適用法令）

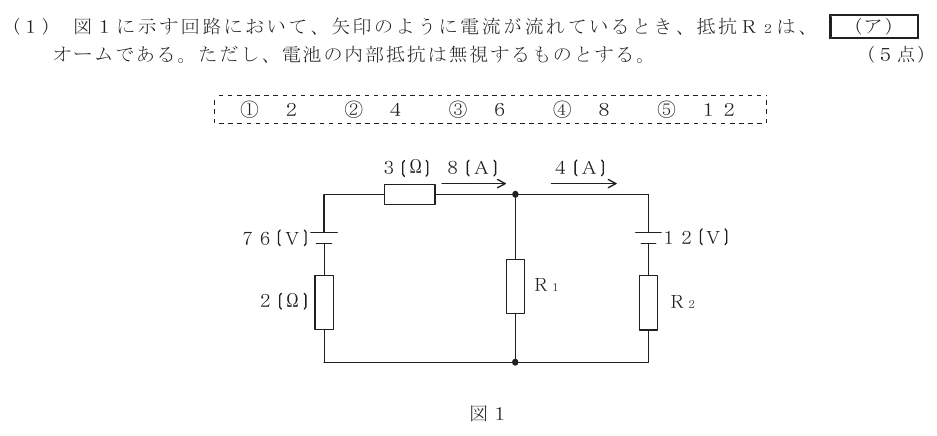

次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
収まらない部分は横にスクロールできます
原本を読んで、番号を選んでください。
正答と解説を見る
正答：③
左枝の8Aで3Ωと2Ωにそれぞれ24V、16Vの電圧降下がある。中央上下間は76－24－16＝36V。右枝の電池12Vを差し引き、R2には24Vかかるので24/4＝6Ωです。
次の各文章の□内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
原本を読んで、番号を選んでください。
正答：③
左枝の8Aで3Ωと2Ωにそれぞれ24V、16Vの電圧降下がある。中央上下間は76－24－16＝36V。右枝の電池12Vを差し引き、R2には24Vかかるので24/4＝6Ωです。
